磁珠是一种阻抗随频率变化的电阻器，在低频下，阻抗较低，随着频率增加，阻抗逐渐增大并逐渐显示出电阻功能，铁氧体磁珠的工作原理是通过阻抗吸收并发热的形式，将不需要频段的能量耗散掉，达到噪声抑制的目的。其工作原理如下图所示。


2、磁珠选型及示例
       为了正确的选用磁珠，需要了解一下信息，如：
       A) 要抑制的噪声频段范围；
       B) 电磁干扰源及位置；
       C) 回路的源阻抗和负载阻抗；
       D) 要求的衰减量；
       E) 线路通过的直流电流；
       F) 线路板上允许的空间。

【示例】
            某供电系统，通过EMI测试，发现干扰源导致在100MHz 时产生电磁干扰，干扰信号需衰减20dB 才能通过 EMI 测试，系统的源阻抗和负载阻抗分别为10Ω ，系统通过的最大电流为1A，允许布线空间为2012尺寸，如何选择磁珠。

             根据公式： ILdB=20log((ZA+ZF+ZB) / (ZA+ZB))可以计算出需要的ZF=180Ω ，归一化选择220欧姆的磁珠，尺寸为2012，电流为1A，通过手册或网站查询，选择PZ2012U221-2R0 。
        注：公式中ILdB=插入损耗；ZA=源阻抗；ZB=负载阻抗；ZF=磁珠阻抗

3、磁珠的应用
               磁珠用于抑制电子设备中30MHz至3000MHz范围内的噪声，例如计算机及外围设备，DVD，数码相机，LCD TV ，通信设备，OA设备等。
       ◆ 电源线
       ◆ 高频线路，如时钟线、RGB线路
       ◆ 振荡回路
       ◆ 有振铃信号产生的回路
       ◆ 接地回路

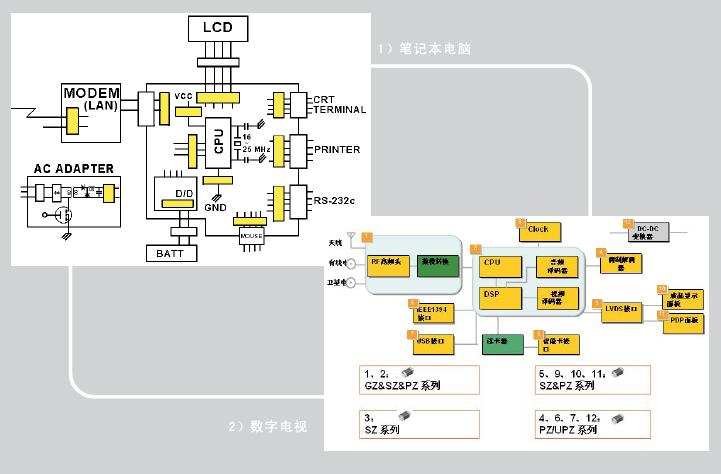

参考应用如下：

]]>
